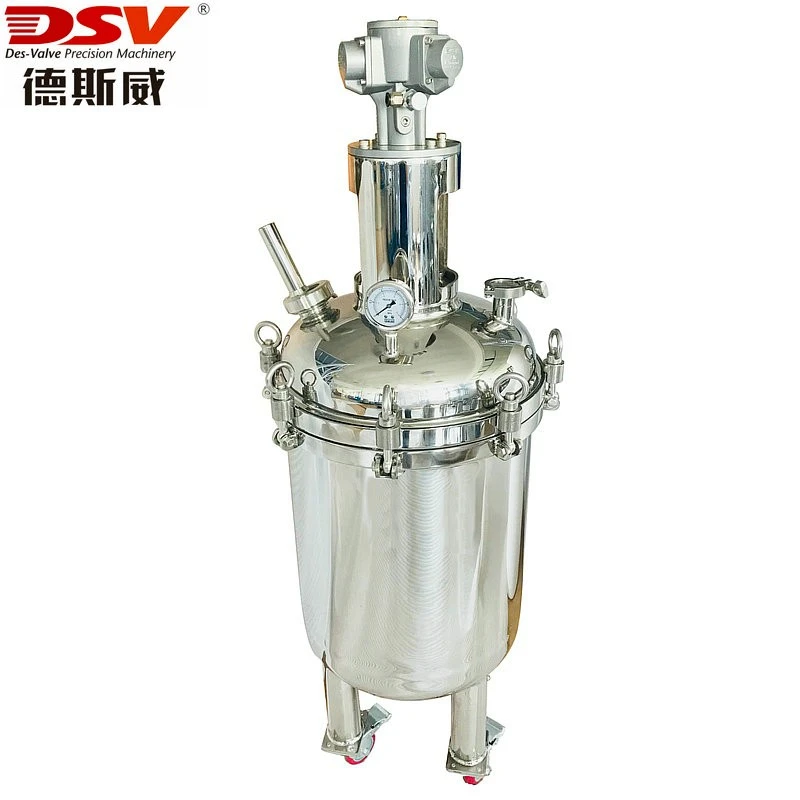

Miešacia nádrž s agitátorom

Zmiešavacia nádrž z nehrdzavejúcej ocele je typické zmiešavacie zariadenie, ktoré sa používajú hlavne pre rôzne kvapaliny miešanie a miešanie tuhej látky.

Použitie rôznych typov vzduchových miešaných s rôznymi motormi vzduchového mixéra na miešanie materiálov môže dosiahnuť rôzne účinky, výber pravého vzduchového miešania môže hrať dobrý efekt miešania.

Rozsah aplikácie: chemický, farmaceutický, potravinový, úpravu vody, farby, kozmetika, pesticídy, metalurgický priemysel atď.

Funkcia: Podporujte rýchlosť reakcie a zlepšujte účinnosť výroby

Účel: Aby sa zmes rovnomerne reagovala

Trúbka

Rozdiel materiálu je rozdelený na uhlíkovú oceľ, nehrdzavejúcu oceľ, FRP, kompozitné materiály atď.

Požiadavky na tvar, môžu sa rozdeliť na vertikálnu zmiešavaciu nádrž, horizontálnu zmiešavaciu nádrž, plochú spodnú nádrž, nádrž na hlavu typu kužeľ, nádrž na oválny typ, nádrž na hlava typu oválneho, torisférickú nádrž na hlavu a tak ďalej.

Požiadavky na tlak sa dajú rozdeliť na atmosférickú nádrž, tlakovú nádrž, vákuovú nádrž, zápornú tlakovú nádrž atď.

Funkčné požiadavky, možno ich rozdeliť na obyčajný typ, vykurovací typ (vrátane vykurovania elektrického vykurovania, vykurovanie cievok, vykurovanie pary atď.), Typ vákua.

Rôzne vrstvy zmiešavacej nádrže:

Jednosmerná vrstva (konvenčné skladovanie, miešanie, miešanie, disperzia atď.),

Dvojité vrstvy (pridané jedna vrstva bundy na základe jednej vrstvy, sa dá použiť na dosiahnutie izolácie, zahrievania, funkcie chladenia, rýchleho efektu, bezpečnosti a zdravia),

Tri vrstvy (pridanie tepelnej izolačnej vrstvy na základe dvojitej vrstvy, ktorá môže účinne znížiť stratu energie studeného alebo horúceho média a zabezpečiť stabilitu teploty v nádrži).

Rozruch

Výkon mikro pneumatického motora v miešacovom zariadení sa prenáša do miešacieho obežného kolesa cez miešací hriadeľ, takže miešací hriadeľ musí byť dostatočná pevnosť. Zároveň je potrebné zmiešavacie hriadeľ spojené s miešatným obehom a prechádza cez zariadenie tesnenia hriadeľa, ložiská, spojky a iné komponenty, takže miešací hriadeľ by mal mať primeranú štruktúru, vysokú presnosť spracovania a zodpovedajúce tolerancie.

Podľa podpornej štruktúry môže byť miešací hriadeľ v miešacovom zariadení nastaviť alebo nestaviť stredné ložisko alebo spodné ložisko, ak nie je nastavené, vhodné na údržbu, najmä pre požiadavky na vysokú čistotu zmesi, stravy alebo miešania liekov, môže znížiť komponenty vo vnútri nádrže, takže by sa malo uprednostniť.

Premiešanie vnútorných častí

Vrátane usmerňovačov, ohrievača cievok atď.

Aby sa eliminoval vírivý jav tekutiny v miešacej nádobe a vytvoril miešaný kvapalný moč nahor a nadol, aby sa dosiahla rovnomerná zmes, je zvyčajne potrebné pridať ustnenicu vo vnútri miešacej nádrže. Šírka usmerňovača je zvyčajne asi 1/12 až 1/10 priemeru nádoby na nádrž, v ktorom príslušenstvo v nádrži, ako sú teplomery, cievky prenosu tepla alebo iné podpery, tiež zohrávajú rovnakú určitú úlohu ako usmerňovacia úloha. Zvyčajne sa zvýši počet usmerňovačov a jeho šírka, spotreba energie sa tiež zvýši, ale po zvýšení na určitú hodnotu sa spotreba energie nezvýši a pracovná podmienka sa v tom čase nazýva „plná podmienka usmerňovača“.

Utesnenie hriadeľa

Tesnenie hriadeľa je dôležitou súčasťou miešacieho zariadenia. Tesnenie hriadeľa je dynamické tesnenie a jeho úlohou je zabezpečiť, aby sa zmiešavacie zariadenie v určitom pozitívnom tlaku alebo vákuovom stave, aby sa zabránilo úniku miešaného materiálu a infiltrácii nečistôt, takže nie všetky typy tesnenia hriadeľa sa môžu použiť na zmiešanie zariadení. V miešacích zariadeniach sú najbežnejšie používané tesnenia hriadeľa kvapalinové tesnenia, balenie tesnení a mechanické tesnenia.

Prenosové zariadenia

Prevodové zariadenie zmiešavacích zariadení zahŕňa miniatúrny vzduchový motor, redukčný prostriedok, spojovacie, ložisko a podporný rámec atď. Zmiešateľné hnacie zariadenie zvyčajne používa kombináciu vzduchového motora a reduktora, aby sa miešanie dosiahlo požadovanou rýchlosťou.

Funkciou prenosového zariadenia je, aby sa zmiešavací hriadeľ otočil požadovanou rýchlosťou a zabezpečil získanie požadovaného krútiaceho momentu. Vo väčšine miešacích zariadení je iba jeden miešací hriadeľ a mixér sa otáča v jednom smere konštantnou rýchlosťou. Existujú však aj niektoré špeciálne zmiešavacie zariadenia, aby sa dosiahol lepší miešací efekt, použite dva miešacie hriadele v miešacovom zariadení a poháňajte mixér na vykonanie komplexného vzájomného pohybu.

Vzduchový motor

Hriadeľ miešatého hriadeľa miešačného zariadenia je zvyčajne poháňaný miniatúrnym pneumatickým motorom. Potrebná rýchlosť miešacieho zariadenia je zvyčajne nízka, takže vzduchový motor sa vo väčšine prípadov používa spolu s reduktorom, ale niekedy používajú iba jeden vzduchový motor, ktorý je vhodný na príležitosti, keď požiadavky na rýchlosť a krútiaci moment nie sú také vysoké. Preto by sa pri výbere vzduchového motora mali osobitná pozornosť venovať porovnávaciemu výberu s reduktorom a požiadavkami rýchlosti a krútiaceho momentu na pracovnom mieste koncového používateľa, ako aj tlaku vzduchu, ktorý tam môže byť poskytnutý.
